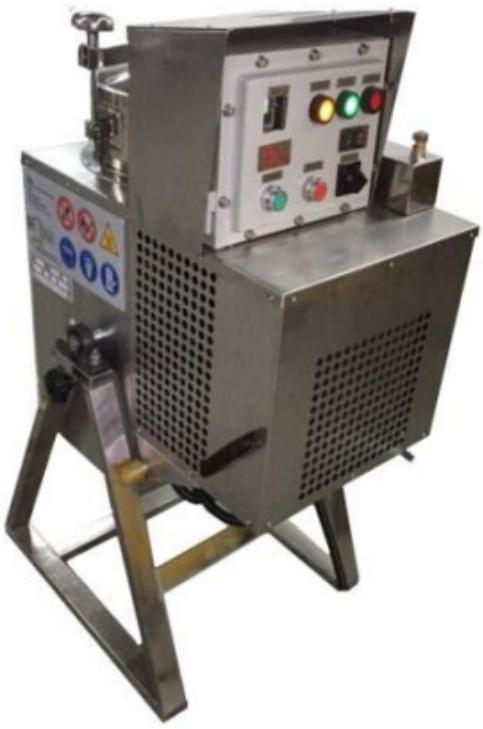

K20D	K30D
机　　　型 K20D K30D 桶槽容量 33公升 49公升 处　理　量 20公升 30公升 处理时间* 2.5小时 3小时 操作温度 50－200℃ 50－200℃ 功率 2.0KW 3.0KW 电源 220V 1φ 220V 1φ 回收率* 95% 95% 机器尺寸 61x79x116cm 66x86x128cm 重量 93公斤 108公斤 汇聚 数位设定/显示 防爆型溶剂回收机特点 Ø 多段式加热设定:针对要回收的混合溶剂的成分，对加热温度进行二段设定或多段式（PLC控制系统），这样可以让不同沸点的溶剂依顺序从低温、高温分批蒸馏出来，避免一开始就一次加到最高导致低沸点溶剂过度沸腾而流进管路造成阻塞。 Ø 风扇运转时间设定:机器加热系统停机后，风扇继续运转一段时间，降低温度以提高操             作安全性。 Ø 温度显示更精确：数位显示加热温度设定及实际加热温度，最小读值为1℃，温度控制及显示更准确。 Ø 七大保护功能: . 1. 全自动关机系统2. 超高温保护系统3. 风机马达故障保护功能   4. 散热不良保护功能5. 超高压保护功能 6.超电源过载保护系统 7. 电源缺相保护功能 Ø 更多保护：选用PLC控制系统可实际更多保护功能，完全防呆系统。 Ø 整机符合中國 Exd IIB T2-T4 防爆標準，真正的防爆标准，安全有保障，T2为设定温度不能超过270℃，如是T3设定温度不能超过180，T4为设定温度不能超过115℃. Ø 材质：整机全不锈钢制，耐腐蚀易清洁。

K60D	K100D
机　　　型 K60D K100D 桶槽容量 87公升 170公升 处　理　量 60公升 100-120公升 处理时间* 4小时 4小时 操作温度 50－200℃ 50－200℃ 功率 4.0KW 10.0KW 电源 220V 1φ 380V 3φ 回收率* 95% 95% 机器尺寸 67x92x128cm 82x108x149cm 重量 118公斤 208公斤 汇聚数位设定/显示 防爆型溶剂回收机特点 Ø 多段式加热设定:针对要回收的混合溶剂的成分，对加热温度进行二段设定或多段设定（PLC控制系统），这样可以让不同沸点的溶剂依顺序从低温、高温分批蒸馏出来，避免一开始就一次加到最高导致低沸点溶剂过度沸腾而流进管路造成阻塞。 Ø 风扇运转时间设定:机器加热系统停机后，风扇继续运转一段时间，降低温度以提高操             作安全性。 Ø 温度显示更精确：数位显示加热温度设定及实际加热温度，最小读值为1℃，温度控制及显示更准确。 Ø 七大保护功能: . 1. 全自动关机系统2. 超高温保护系统3. 风机马达故障保护功能   4. 散热不良保护功能5. 超高压保护功能 6.超电源过载保护系统 7. 电源缺相保护功能 Ø 更多保护：选用PLC控制系统可实际更多保护功能，完全防呆系统。 Ø 整机符合中國 Exd IIB T2-T4 防爆標準，真正的防爆标准，安全有保障，T2为设定温度不能超过270℃，如是T3设定温度不能超过180，T4为设定温度不能超过115℃. Ø 材质：整机全不锈钢制，耐腐蚀易清洁。

汇聚溶剂回收机回收原理

[基本原理]　

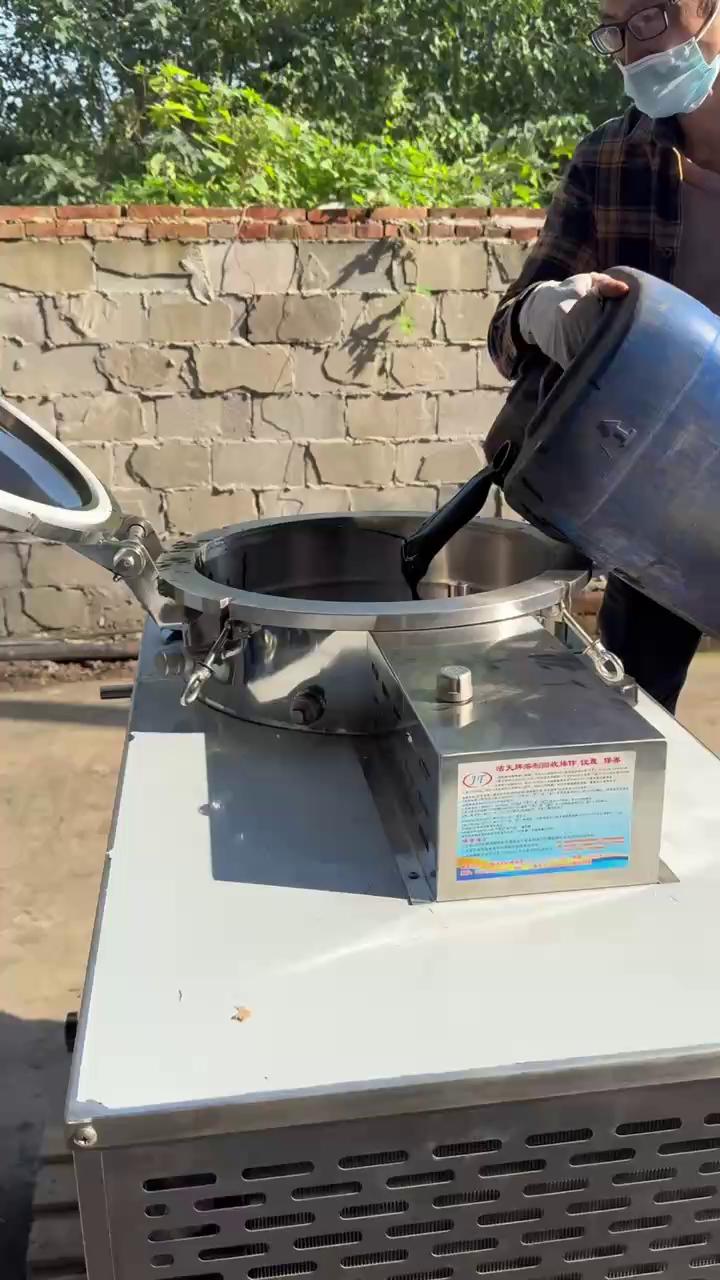

将溶剂废液倒入溶剂回收机后，利用加热蒸馏的原理，均匀加热废溶剂，使其达到沸点气化后，通过冷却系统，回收得到干净溶剂，从而达到重复利用的目的。回收槽可倾倒，残渣易于清除。

[加热冷却系统]　

Ø 汇聚溶剂回收机使用防爆型通过热媒油间接加热，使得加热温度均匀，并且从根本上解决了加热过程的安全性。

Ø 标准型配备使用风扇风冷式冷却，不需加装冷却循环水；需要时另可选择水冷式冷却器。

[温度控制系统]

Ø 加热温度设定：依溶剂的沸点而定，一般设定比最高沸点高30-45℃左右。

Ø 蒸汽温度设定：设定比沸点低15℃以下，当溶剂回收完毕时，蒸汽温度传感器1^注会感测到温度下降，当温度下降至设定温度时机器即自动关机（PLC控制系统）。

Ø 超温保护设定：设定比加热温度高20℃左右，如果加温系统异常并加热至此温度时，超温保护装置会将机器停止加热并冷却15分钟分自动关机（多重超温保护）。

Ø 温控配备，为两段式升温或多段式设定，可避免单一加热温度设定在回收混合溶剂时过度沸腾。

Ø 温度设定：CYCLE1，CYCLE2……CYCLEN

Ø 时间设定：CYCLE1，CYCLE2，COOLING　TIME在COOLING　TIME时加热器停止加热至自动关机.

Ø 选用PLC控制系统可实现更多保护功能，更人性化更安全。

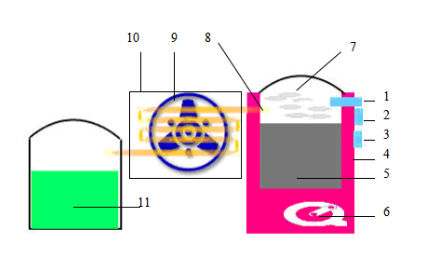

1、温度传感器 （溶剂蒸汽温度） 2、温度传感器 （超温保护装置） 3、温度传感器 　（加热温度设定） 4、热媒油 5、废溶剂 6、防爆型加热器 7、溶剂蒸汽 8、回收槽 9、冷却风扇 10、冷却器 11、干净溶剂

装置说明：

全自动关机装置

当溶剂回收完时机器定时定温（PLC）将全自动关机，无需人员一直看管。

超温保护装置

紧急保护之温度固定为230℃（或设定的超温）.如果热媒油之温度超过230℃时，超温保护装置将会执行停止设备的任何回收动作，执行降温后自动关机,待寻找产生异常的原因，并排除后方能重新启动，这样，就可以避免加热异常而超过安全操作温度。

超电流保护装置

当设备发生异常负荷导致电流超过时，超电流保护装置会自动跳脱掉，回收程序会被强制中止并开始热媒油降温动作。

超压保护装置

若因管路阻塞等而使桶内压力上升时，一旦内部压力0.3bar时，超压保护装置的安全泄压阀会自动开启泄压。

风机马达功能与散热不良装置

风机马达故障停止散热时,自动感测控制系统将执行加热功能,启动降温过程后自动关机

散热不良保护装置

当流出来干净溶剂发热或气态时，系统将感应到出口温度超高，机器将强行执行降温后全自动关机。

电源缺相保护装置

当电源缺相时，机器将自动保护。

低负压保护装置

当机器或真空减压负压值低于设定负压值时，机器保护关机（PLC控制系统）。

气源断气保护装置

当突然停气或真空减压故障时，机器保护关机（PLC控制系统）。

误操作保护系统

当操作人员疏忽操作不当时机器运行一定时间保护关机（PLC控制系统）。

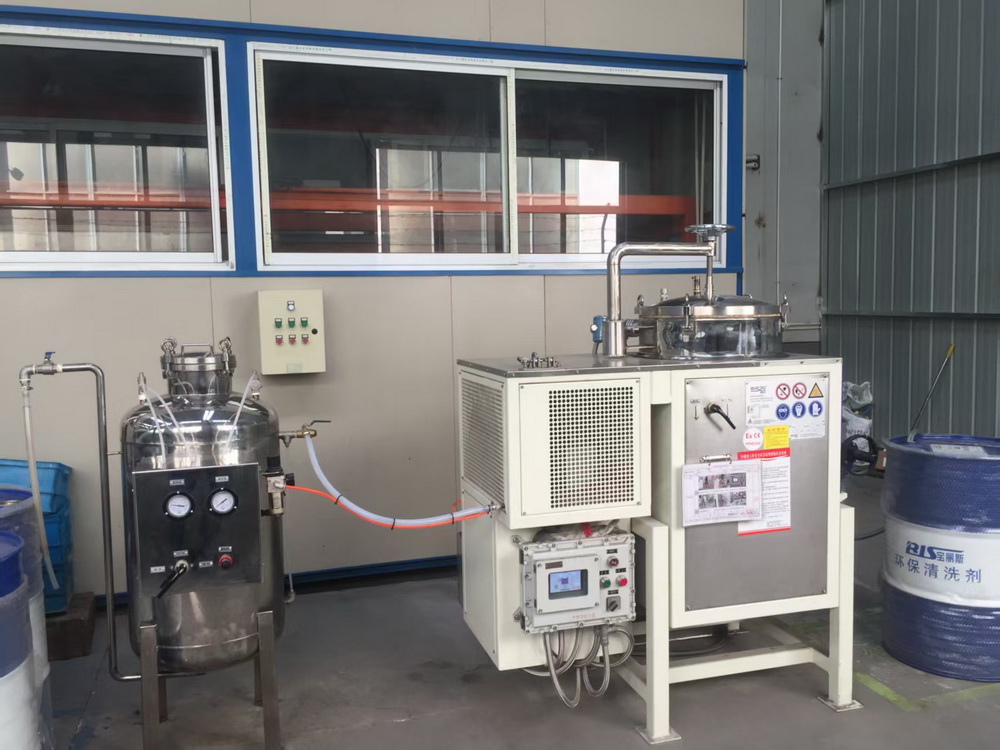

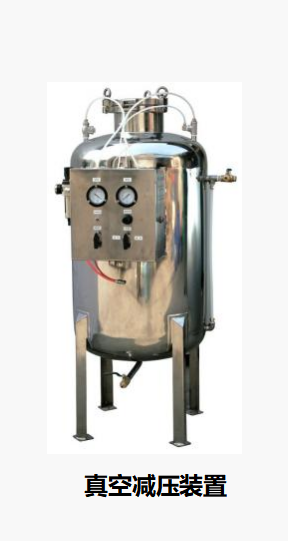

真空减压装置（选配）

此装置的主要功能是将整个回收系统抽真空减压至－550mmHg，以降低高沸点溶剂所需之回收加热温度并提高回收速度，减少回收时间，并将溶剂与外界隔离更安全。 如您所要回收的溶剂沸点超过150℃,我们建议选配真空减压装置.

使用溶剂回收机效益评估：（以K200D机型作为参照）

1. 设定条件：

Ø 每月待处理废液8800升(以每天8小时,每月上班22天计算)

Ø K200D可以处理200L/次废液，耗时4小时/次左右，耗电40度/次，回收率95%。

Ø 现在一般溶剂市场价格大概10元/L，电1.0元/度。

2. 计算方式：

Ø 每次回收量= 每次可处理量×回收率=200×95%=190 （升），

Ø 每次耗电成本= 每度电费×每小时耗电量×每次处理时间=1×15×4.5=67.5（元）

Ø 每升处理成本= 每次耗电成本÷每次回收量=67.5÷190=0.355（元）

Ø 每月可回收量= 每月废液量×回收率=8800×95%=8360（升），

Ø 每月可节省成本= 每月可回收量×(每升溶剂价格-每升处理成本)=8360 ×（10-0.355）=80,632元

Ø 每年可节省成本= 每月可节省成本×12=80,632×12= 967,586元

Ø 节省比：节省费用/溶剂单价/全年废溶剂=91%

从上面的计算可以看出溶剂回收机每年可以为企业节约的成本还是很客观的,另外还没有加废溶剂委外处理费用。

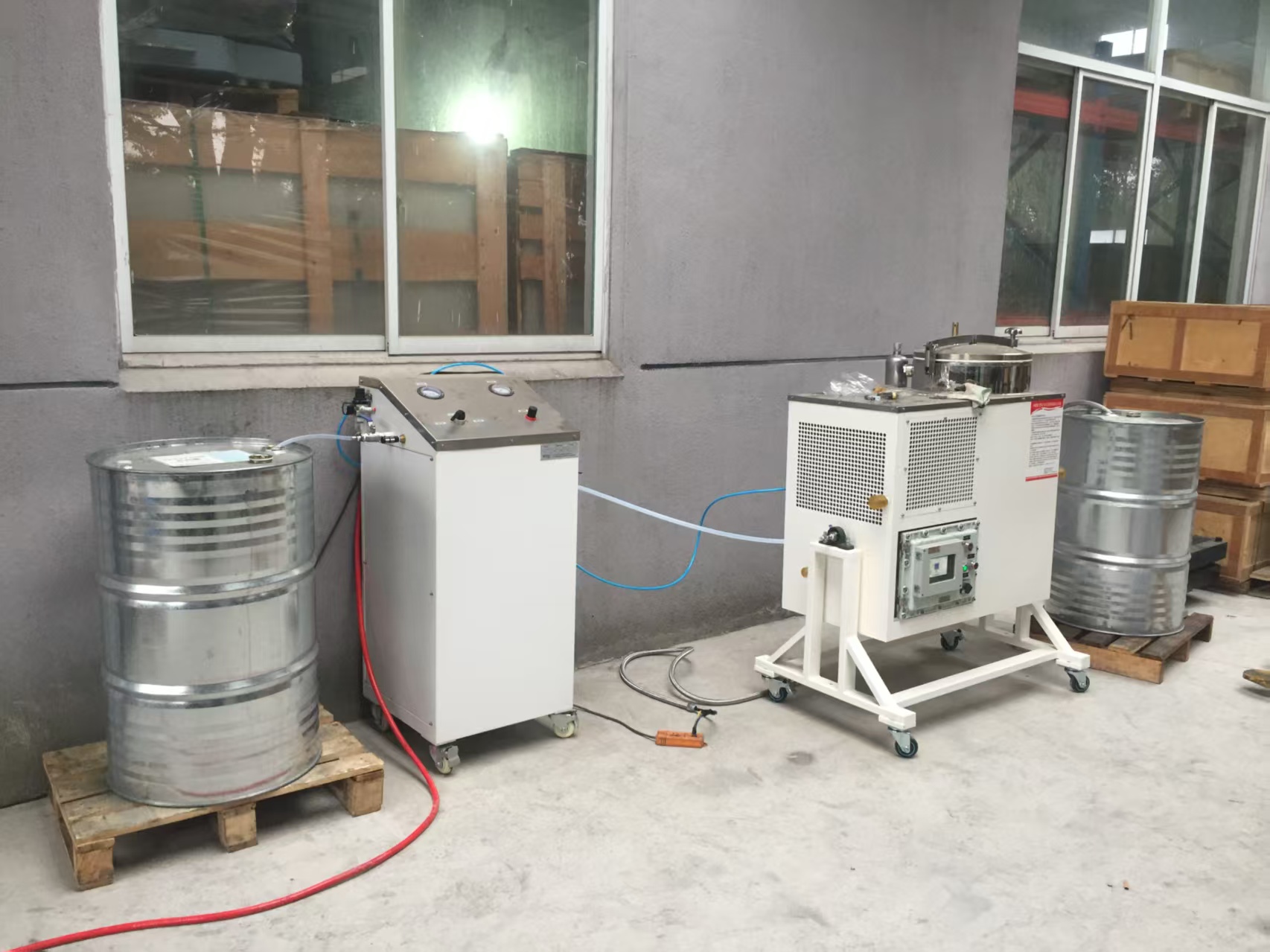

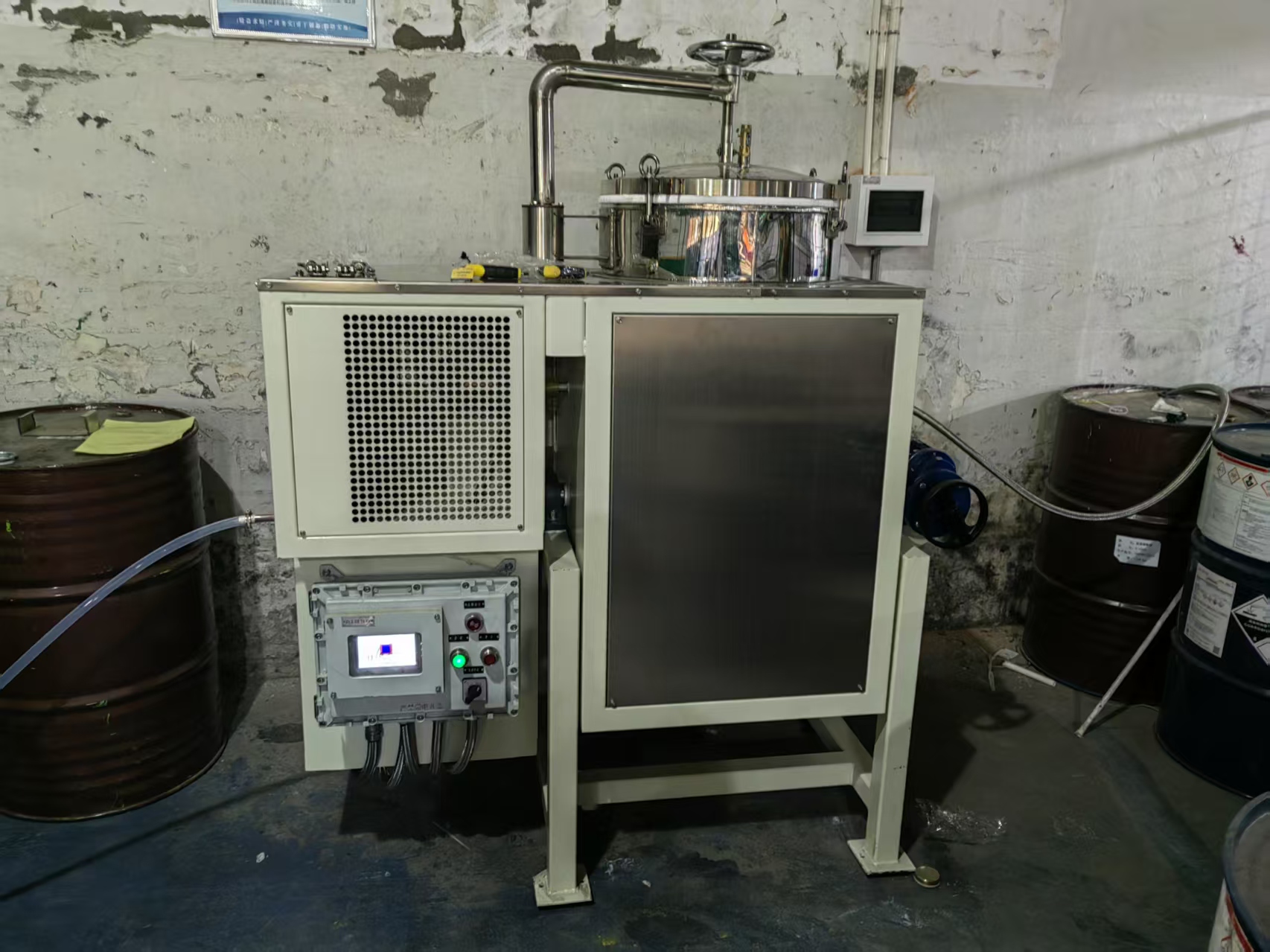

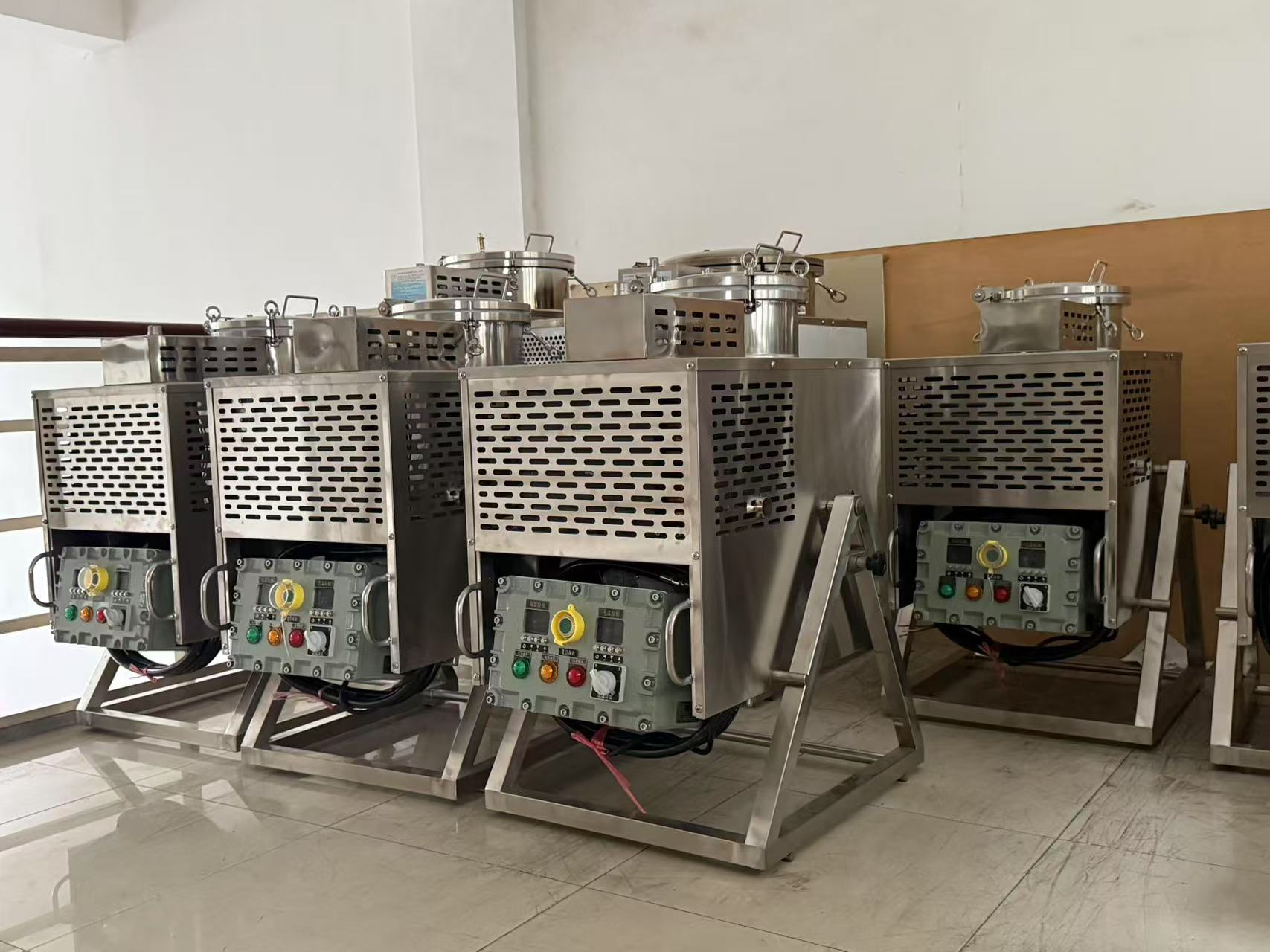

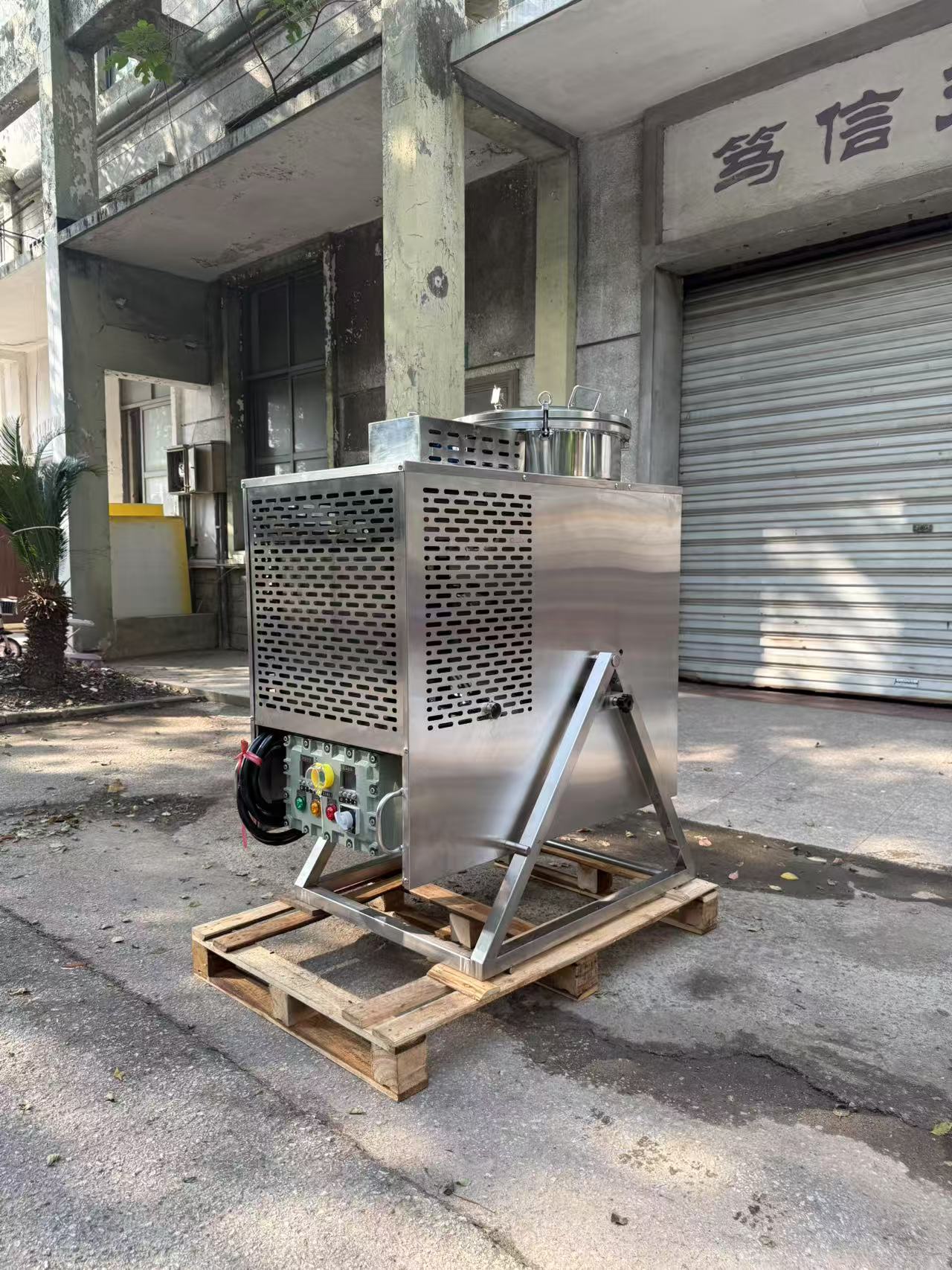

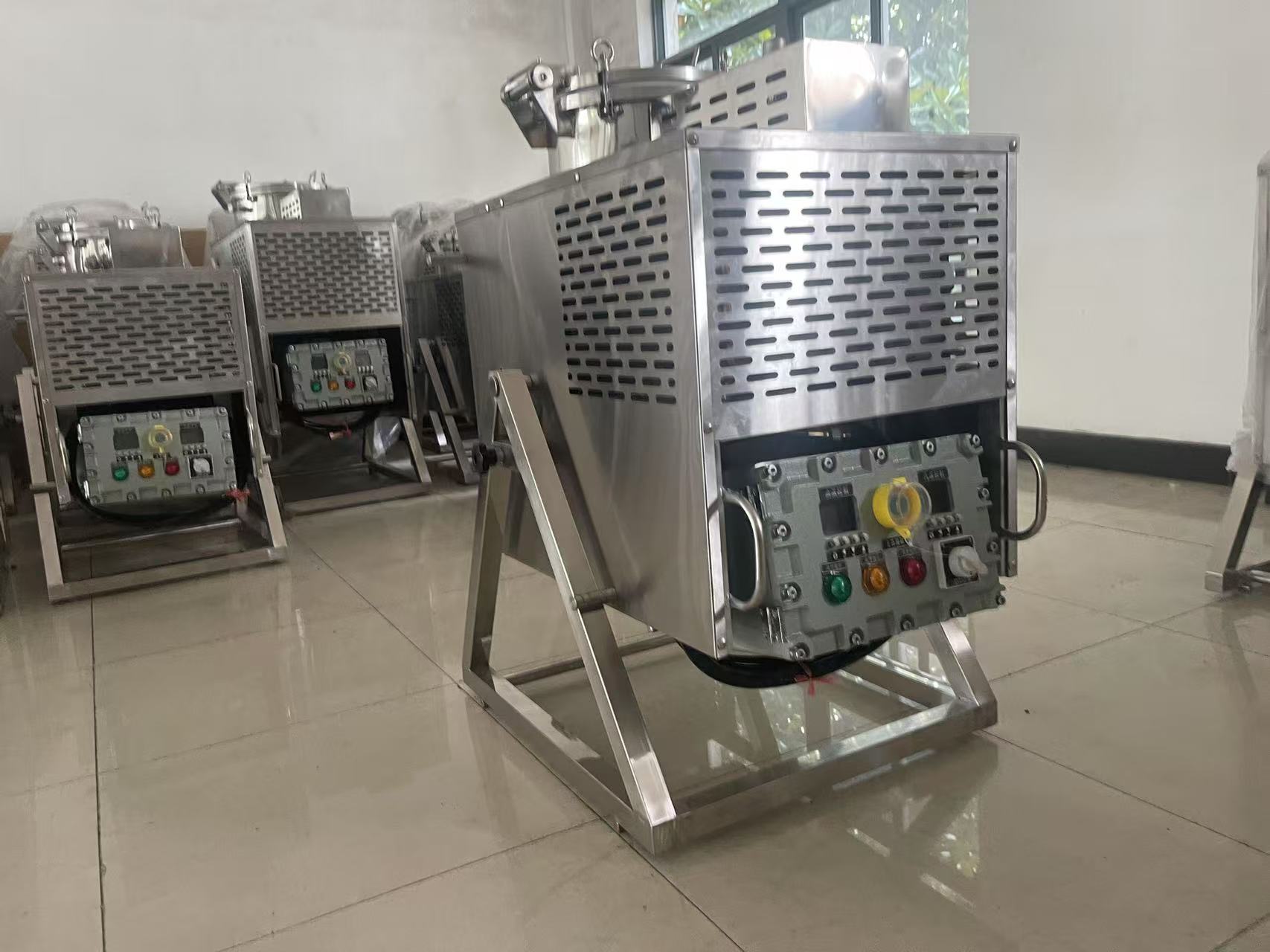

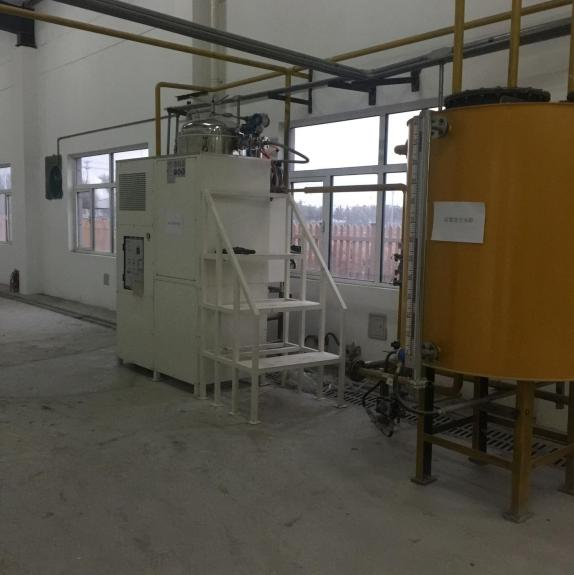

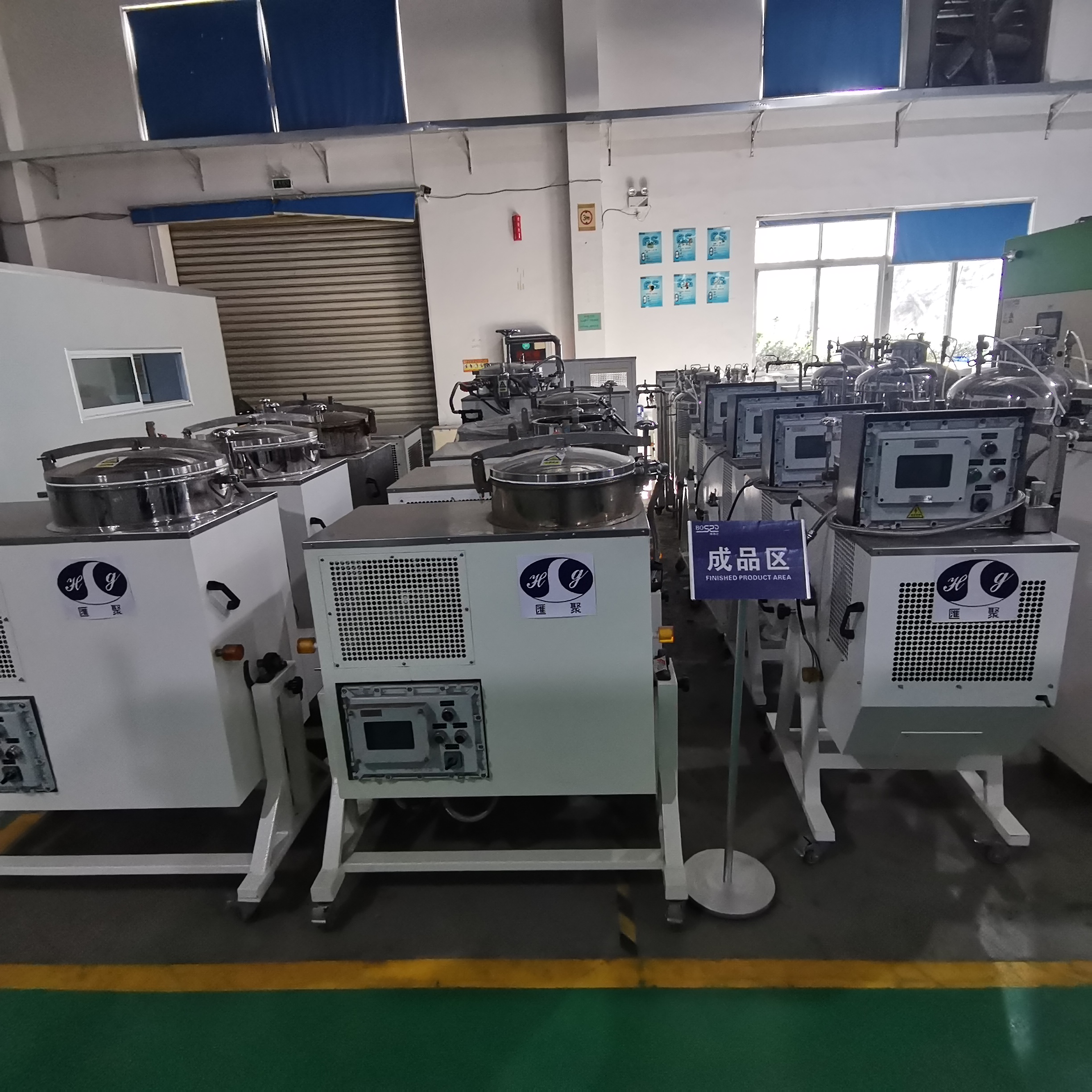

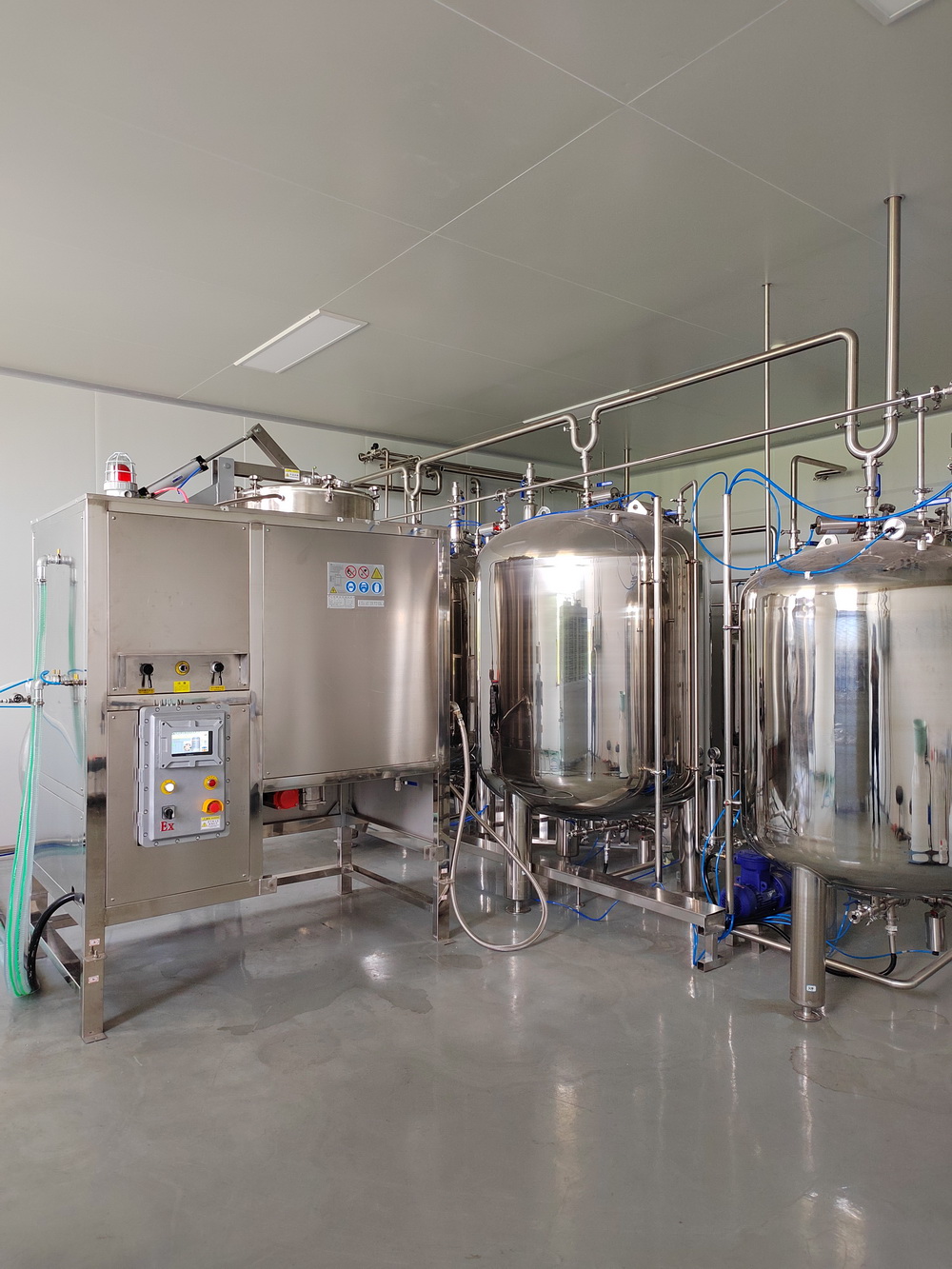

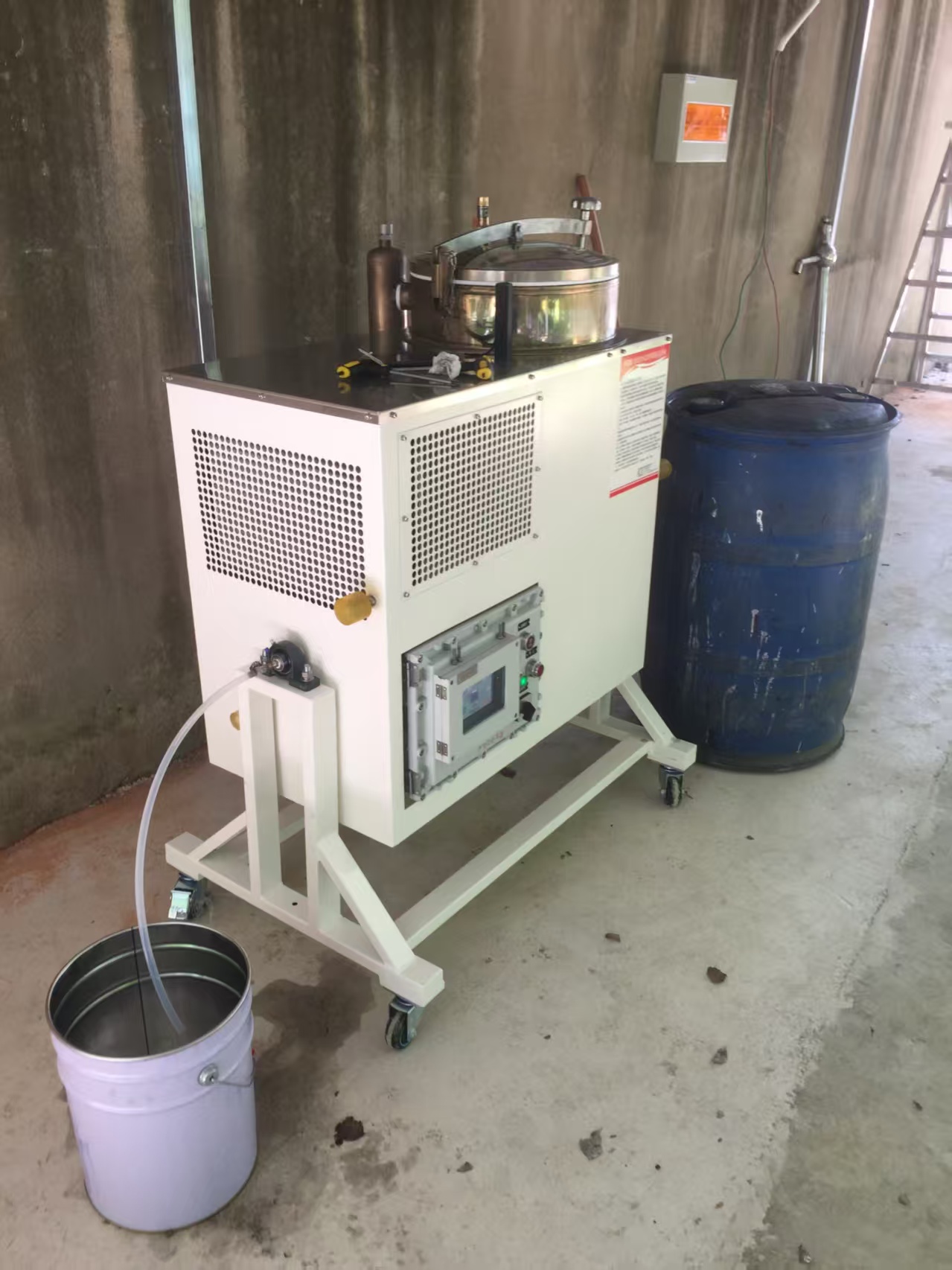

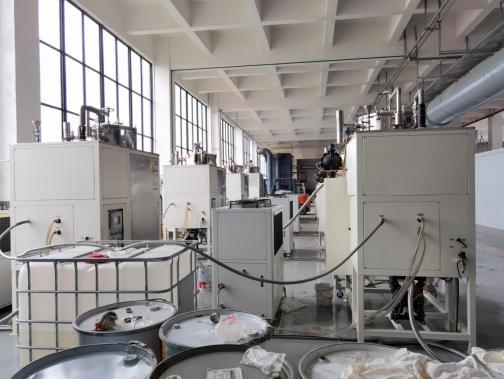

汇聚成品展示
